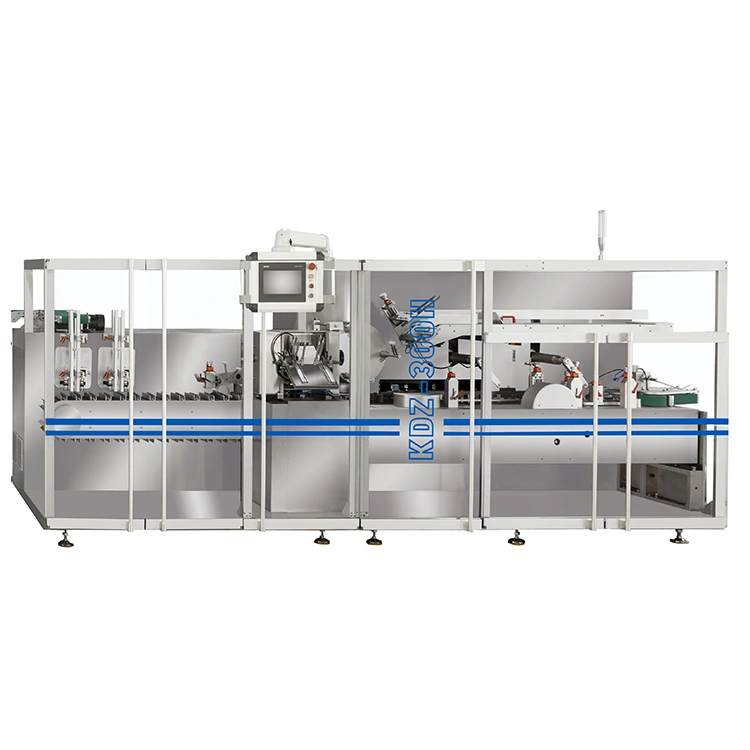

La machine d'encartonnage continue à grande vitesse entièrement servo utilise un mouvement asservi coordonné pour l'alimentation du produit, l'ouverture, l'insertion et la fermeture du carton, permettant à ces opérations de s'exécuter en continu plutôt que de compter sur des cycles d'arrêt et de démarrage répétés. Il peut être intégré à des équipements d'alimentation, de remplissage ou d'inspection en amont et configuré avec des options telles que l'insertion de brochures, le codage à jet d'encre et le scellage à chaud. Son extérieur en acier inoxydable rend également la machine adaptée aux environnements de production pharmaceutique, cosmétique, alimentaire et autres où une production continue et une construction hygiénique sont importantes.
L’encartonnage à grande vitesse ne consiste pas simplement à augmenter la vitesse du moteur. À un rendement plus élevé, le transfert du produit, l’ouverture et l’insertion du carton doivent rester synchronisés tout au long du cycle de production.
Le KDZ-300H utilise une configuration d'entraînement entièrement servo pour coordonner les principaux mouvements de fonctionnement. Cela donne à la machine un meilleur contrôle sur le positionnement des produits et la manipulation des cartons tout en maintenant une vitesse de production pouvant atteindre 280 cartons par minute.
Pour les usines qui effectuent de longues périodes de production, l'avantage réside dans un processus d'emballage plus cohérent plutôt qu'une vitesse de pointe élevée qui ne peut pas être maintenue par le reste de la chaîne.
|
Paramètre |
Spécification |
|
Modèle |
KDZ-300H* |
|
Vitesse d'encartonnage |
200 à 280 boîtes/min |
|
Taille du carton (L × L × H) |
70-180 × 35-80 × 14-50 mm |
|
Carton |
250-350 g/m² |
|
Poids de la notice |
60-70 g/m² |
|
Taille du dépliant déplié (L × L) |
80-250 × 90-170 mm |
|
Pliage de dépliants |
1 à 4 plis |
|
Pression de service |
≥0,6 MPa |
|
Consommation d'air |
160 à 200 L/min |
|
Alimentation |
220 V/380 V |
|
Puissance du moteur |
5 kW |
|
Dimensions de la machine |
4800 × 1600 × 1860 mm |
|
Poids de la machine |
4500 kg |
La principale valeur d’une encartonneuse entièrement assistée devient plus évidente à mesure que la vitesse de production augmente.
La machine d'encartonnage continue à grande vitesse entièrement servo coordonne les mouvements impliqués dans le transfert du produit et la manipulation des cartons grâce à un fonctionnement asservi. Au lieu de traiter l’alimentation, la poussée et la fermeture des cartons comme des actions mécaniques indépendantes, la machine est configurée de manière à ce que leur timing corresponde au cycle de production requis.
Ceci est particulièrement important lorsque l’encartonneuse est connectée à un processus automatisé en amont. Une inadéquation entre l’arrivée des produits et la disponibilité des cartons peut entraîner une accumulation, des produits manqués ou des arrêts de ligne inutiles.
Pour chaque projet, KEDE peut ajuster la disposition d'alimentation en fonction des caractéristiques du produit, des dimensions du carton et du rendement requis.
La machine d'encartonnage continue à grande vitesse entièrement servo peut être configurée pour différents produits et formats d'emballage plutôt que d'être limitée à une seule application fixe.
Les applications typiques incluent les produits pharmaceutiques tels que les plaquettes thermoformées, les flacons de médicaments, les flacons, les seringues et les tubes de pommade. Les produits cosmétiques et de soins personnels peuvent inclure du rouge à lèvres, des contenants de crème, des produits à bille et du pain de savon. La même plateforme d'encartonnage peut également être adaptée pour des produits alimentaires emballés individuellement, des sachets, des articles médicaux et des composants électroniques sélectionnés.
La méthode d'alimentation réelle dépend des dimensions du produit, de son orientation, des caractéristiques de la surface et de la manière dont le produit doit entrer dans le carton. Des tests par échantillons sont donc recommandés avant de finaliser la configuration de la machine.
La gamme standard de cartons KDZ-300H est la suivante :
70 à 180 mm de longueur, 35 à 80 mm de largeur et 14 à 50 mm de hauteur.
Il prend en charge le carton dans la plage de 250 à 350 g/m². Pour les applications utilisant des dépliants, la machine peut prendre en charge du papier de 60 à 70 g/m² avec un format déplié de 80 à 250 × 90 à 170 mm et 1 à 4 opérations de pliage.
Pour les dimensions spéciales des cartons, les caractéristiques des cartons ou les exigences de fermeture, KEDE peut examiner les échantillons de cartons et déterminer si des ajustements d'outillage ou de station sont nécessaires.
Une encartonneuse à grande vitesse est rarement installée comme une machine isolée. Ses performances dépendent de la qualité de sa communication mécanique avec l'équipement avant et après celui-ci.
Le KDZ-300H peut être configuré avec :
● Alimentation du produit adaptée au convoyeur ou à la machine de traitement en amont
● Pliage et insertion de dépliants
● Codage jet d'encre pour les informations sur le lot, la date ou le lot
● Scellage par colle thermofusible
● Orientation du produit et ensembles d'alimentation
● Dispositions de déchargement des cartons en aval
● Configurations spéciales de manutention de cartons
Le but de ces options n’est pas d’ajouter des équipements inutiles. KEDE sélectionne la configuration requise en fonction du processus d'emballage réel du client.
La machine d'encartonnage continue à grande vitesse entièrement servo convient aux environnements de production où l'emballage en carton automatisé doit suivre le rythme des équipements en amont.
La machine peut être configurée pour des blisters, des flacons de médicaments, des flacons, des seringues, des tubes de pommade et des produits pharmaceutiques similaires.
Il peut répondre aux exigences d'emballage en carton pour les rouges à lèvres, les contenants de crème, les produits à bille et autres articles de soins personnels.
Des configurations adaptées sont disponibles pour les produits emballés, les portions, les sachets et autres produits alimentaires emballés individuellement.
La plateforme peut également être adaptée à certains articles médicaux, produits ménagers et petits composants emballés en fonction de leurs dimensions et caractéristiques d'alimentation.
Avant expédition, l'encartonneuse est assemblée, réglée et testée selon la configuration de la machine convenue.
L’inspection couvre les principales fonctions opérationnelles, notamment :
|
Zone d'essai |
Contrôle principal |
|
Alimentation en carton |
Ramassage et ouverture des cartons vierges |
|
Alimentation du produit |
Positionnement et transfert de produits |
|
Insertion |
Entrée du produit dans le carton |
|
Pliant |
Mouvement et formage des rabats de carton |
|
Scellage |
Fermeture repliée ou collée le cas échéant |
|
Fonctionnement continu |
Vitesse et stabilité de fonctionnement |
|
Sécurité |
Protections, arrêts d'urgence et alarmes |
Lorsque des échantillons clients sont disponibles, KEDE peut effectuer un essai de production en utilisant les produits et cartons réels avant l'acceptation finale.
La machine d'encartonnage continue à grande vitesse Full Servo utilise une structure extérieure en acier inoxydable conçue pour les environnements de production où un nettoyage régulier et un fonctionnement hygiénique sont requis.
Pour les applications pharmaceutiques, alimentaires et cosmétiques, la construction de machines peut répondre aux exigences de production orientées GMP. Les composants de contact et de guidage avec le produit peuvent être configurés en fonction de l'application et des caractéristiques du matériau.
La structure de la machine est également conçue pour un fonctionnement industriel continu, le châssis fournissant le support mécanique nécessaire au mouvement à grande vitesse.
KEDE fournit une documentation technique et une assistance pour l'installation, l'exploitation et la maintenance des machines.
Selon le projet, l'accompagnement peut inclure :
Pour les projets nécessitant une mise en service sur site, les modalités de service peuvent être discutées en fonction du lieu d'installation et de la portée du projet.
Oui. La machine peut être configurée en fonction du système d'alimentation du produit en amont et des exigences de transport en aval. La vitesse de la ligne, l'orientation du produit et la hauteur de transfert doivent être confirmées lors de l'ingénierie.
La spécification fournie indique une vitesse de travail de 200 à 280 boîtes/min. Le rendement réel dépend des caractéristiques du produit, du format du carton, de la méthode d'alimentation et de la configuration de la ligne.
Le KDZ-300H est conçu pour l'encartonnage continu à grande vitesse avec un mouvement servocommandé. Cela le rend plus adapté aux lignes de production où l’encartonneuse doit maintenir un rendement élevé et constant.
Oui. La gamme de cartons standard est de 70 à 180 × 35 à 80 × 14 à 50 mm. Les dimensions spéciales des cartons doivent être examinées par l'ingénierie KEDE avant la production.
Oui. Un système de pliage et d'insertion de dépliants peut être intégré lorsque le processus d'emballage nécessite une notice d'instructions ou une documentation produit à l'intérieur du carton.
Oui. Un système de colle thermofusible peut être configuré pour les cartons nécessitant une fermeture collée au lieu d'une fermeture à rabat standard.
Les informations les plus utiles comprennent les dimensions du produit, la forme du produit, les dimensions du carton, le matériau du carton, la vitesse de production requise, les exigences en matière de notice et les détails de la ligne de production existante.
