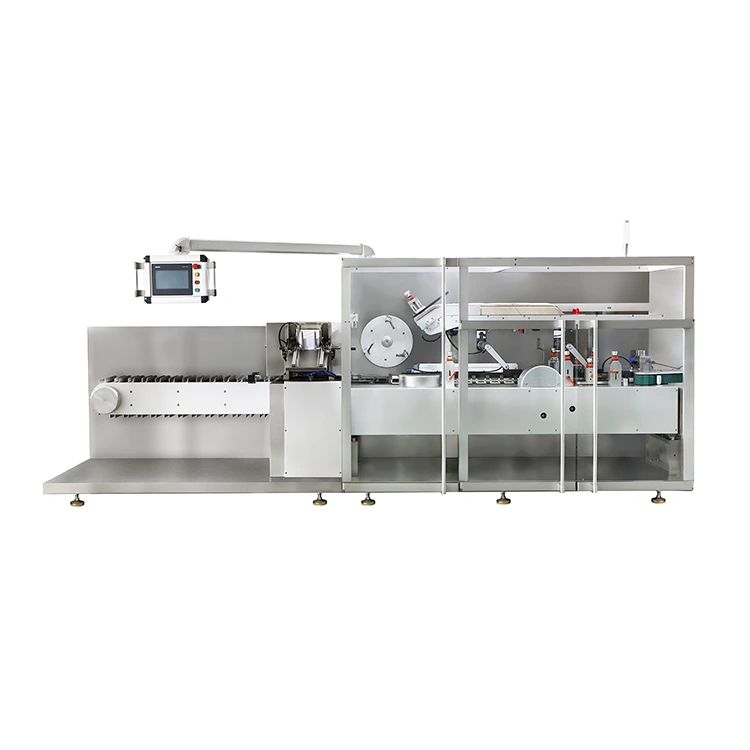

L'encartonneuse à vitesse moyenne est une encartonneuse automatique à vitesse moyenne développée pour les fabricants qui ont besoin d'un emballage en carton fiable sans passer à un système de production à grande vitesse. Sa vitesse de fonctionnement réglable permet à l'encartonneuse de travailler à un niveau plus proche du débit réel de la ligne en amont, contribuant ainsi à maintenir un flux de matière constant entre le remplissage, l'alimentation et l'encartonnage.
La machine est particulièrement adaptée à la production pharmaceutique et nutraceutique de volume moyen, aux opérations multi-produits et aux lignes de conditionnement où plusieurs formats de produits sont modifiés au cours de la journée de travail. Avec le contrôle PLC, le réglage de la vitesse de fréquence et les dispositions d'alimentation configurables, le KDZ-130 offre un moyen simple d'automatiser l'encartonnage tout en gardant la configuration de la machine proportionnelle aux exigences de production.
La vitesse maximale n'est pas toujours le bon critère d'achat pour une encartonneuse.
Si un processus de remplissage ou d'alimentation en amont ne produit qu'un nombre modéré de produits par minute, l'installation d'une encartonneuse beaucoup plus rapide n'augmente pas automatiquement le rendement global de la ligne. La section d'encartonnage doit toujours travailler en équilibre avec l'équipement qui la précède.
L'encartonneuse à vitesse moyenne couvre une plage de fonctionnement de 30 à 80 boîtes/min, ce qui donne aux fabricants plus de marge pour ajuster la vitesse d'encartonnage en fonction du processus de production.
Cela fait de la machine une option pratique pour :
● Production pharmaceutique en volume moyen
● Emballage de nutraceutiques et de suppléments
● Lignes traitant plusieurs formats de produits
● Les fabricants abandonnent l'encartonnage manuel
● Lignes de production où une capacité de 300 cartons/min n'est pas nécessaire
● Projets où l'investissement en équipement doit correspondre au débit réel
L’objectif n’est pas la vitesse nominale maximale. Il s’agit d’un processus d’encartonnage adapté à la chaîne de production.
Une ligne de production traitant un produit en continu a des exigences différentes de celles d’une installation passant d’un produit à l’autre.
Par exemple, un fabricant peut avoir besoin d’emballer différents formats de bouteilles ou de produits au cours d’une même journée de production. Dans cette situation, l’encartonneuse doit fournir suffisamment de flexibilité opérationnelle pour l’ajustement du format plutôt que de simplement maximiser la vitesse de cycle.
L'encartonneuse utilise un système de contrôle basé sur une IHM avec stockage des recettes, permettant de conserver les paramètres de produit établis pour les cycles de production ultérieurs. Les exigences de changement mécanique dépendent toujours de la configuration spécifique du produit et du carton, mais les paramètres stockés peuvent réduire la saisie répétée des paramètres lors des changements de format.
La machine d'encartonnage utilise un contrôle PLC et un réglage de la vitesse de fréquence sur les principaux mouvements synchronisés du processus d'encartonnage.
La vitesse de fonctionnement peut être ajustée en fonction de :
● Sortie de remplissage ou d'alimentation en amont
● Caractéristiques du produit
● Comportement du carton
● Dimensions des cartons
● Taux de production requis
Cela donne aux responsables de production plus de contrôle sur la relation entre l'équipement en amont et l'encartonneuse.
Un processus typique peut être organisé comme suit :
Remplissage / Alimentation → Transfert de produit → Alimentation du carton → Ouverture du carton → Insertion du produit → Pliage → Fermeture du carton
Si nécessaire, la machine peut également être connectée à des convoyeurs ou à des équipements d'alimentation en amont pour réduire le transfert manuel du produit.
|
Paramètre |
KDZ-130 |
|
Modèle |
KDZ-130 |
|
Vitesse de production |
30 à 80 boîtes/min |
|
Taille du carton (L × L × H) |
70-250 × 25-100 × 12-90 mm |
|
Carton |
250-450 g/m² |
|
Puissance du moteur principal |
1,5 kW |
|
Alimentation |
380 V/50 Hz |
|
Pression de service |
0,5 MPa* |
|
Consommation d'air comprimé |
0,5–0,8 m³/h* |
|
Dimensions de la machine (L × L × H) |
3700 × 1500 × 1900 mm |
|
Poids de la machine |
Env. 2000 kg |
|
Couverture de sécurité |
Facultatif |
|
Configuration de taille spéciale |
Disponible |
L'encartonneuse peut être configurée en fonction des caractéristiques du produit emballé. Plutôt que de traiter la section d'alimentation comme un composant isolé, KEDE peut ajuster la disposition d'alimentation en fonction de l'équipement en amont et des conditions de transfert du produit.
La machine peut effectuer automatiquement les principales opérations d'encartonnage, notamment l'alimentation du produit, l'ouverture du carton, la poussée du produit, le pliage des rabats et la fermeture du carton.
Pour les produits ayant des orientations d'alimentation ou des exigences de transfert différentes, la section d'alimentation peut être évaluée et modifiée pendant la phase de conception de la machine.
L'encartonneuse à vitesse moyenne est disponible avec des modules supplémentaires lorsque le processus de production nécessite plus qu'un encartonnage de base.
|
Option |
Fonction |
|
Codeur jet d'encre |
Imprime les informations sur la date, le lot ou le lot sur les cartons |
|
Plieuse et inséreuse de dépliants |
Plie et place les feuilles d’instructions dans les cartons |
|
Unité de colle thermofusible |
Fournit une fermeture adhésive du carton |
|
Alimentation personnalisée |
Correspond aux conditions de transfert de produit et de convoyeur en amont |
|
Couverture de sécurité |
Fournit une protection supplémentaire de la machine |
Ces fonctions peuvent être sélectionnées en fonction du processus d'emballage réel plutôt que d'être incluses comme équipement standard inutile.
Le KDZ-130 utilise un système de contrôle basé sur PLC avec variateur de fréquence pour un fonctionnement coordonné de la machine.
Le système de contrôle gère les principaux mouvements impliqués dans :
Alimentation → Poussée → Ouverture du carton → Pliage du rabat → Scellage
Le réglage de la fréquence permet de régler le taux de fonctionnement en fonction des exigences de production au lieu de verrouiller la machine à une vitesse de travail fixe.
Pour les fabricants ayant des volumes de production modérés, cette flexibilité peut être utile lorsque l’encartonneuse doit fonctionner à des cadences différentes au cours de différents cycles de production.
Différents cartons et produits peuvent nécessiter des ajustements du mécanisme d'alimentation et d'encartonnage.
Le KDZ-130 peut utiliser le stockage de recettes via l'IHM pour les configurations de produits établies. Cela fournit aux opérateurs un enregistrement des paramètres pertinents de la machine lorsqu’ils reviennent à un SKU précédemment configuré.
KEDE peut également fournir des conseils de changement pour la configuration de la machine applicable.
Le temps de commutation réel dépend :
● Dimensions du produit
● Dimensions des cartons
● Disposition de l'alimentation
● Nombre de réglages mécaniques
● Connaissance de l'opérateur
C'est plus réaliste pour les achats B2B que de promettre un délai de changement universel pour chaque produit.
L'encartonneuse à vitesse moyenne peut être connectée à des convoyeurs et à des équipements d'alimentation en amont lorsque la ligne de production nécessite un transfert continu de produit.
Avant fabrication, KEDE peut évaluer :
Sortie en amont → Hauteur du convoyeur → Orientation du produit → Position d'alimentation → Chargement du carton
Ceci est particulièrement utile lors du remplacement d’une opération d’encartonnage manuelle ou lors de l’ajout d’automatisation à une ligne de production existante.
L’objectif est d’adapter l’encartonneuse au processus existant au lieu de nécessiter des modifications inutiles sur l’ensemble de la ligne.
Pour les fabricants pharmaceutiques dont le processus en amont fonctionne à un rendement modéré, le KDZ-130 permet un encartonnage automatique sans nécessiter une configuration de machine à grande vitesse.
La machine peut être envisagée pour les produits nutraceutiques et autres produits emballés où un chargement contrôlé des cartons et un rendement constant sont requis.
Les installations de production traitant plusieurs formats de produits et de cartons peuvent bénéficier de paramètres de fonctionnement réglables et d’un stockage de recettes.
Pour les fabricants qui s’éloignent de l’emballage manuel en carton, le KDZ-130 offre une option d’encartonnage automatisé relativement compacte avec une gamme de production modérée.
Si le processus de production en amont fonctionne à un rythme modéré, une encartonneuse à très grande vitesse peut fournir une capacité supérieure à celle que la ligne peut utiliser. Le KDZ-130 offre une gamme de 30 à 80 boîtes/min qui peut être mieux adaptée à une production à rendement modéré.
La plage de fonctionnement spécifiée est de 30 à 80 boîtes/min. Le rendement réel dépend du produit, du format du carton et de la configuration complète de la ligne.
Oui. La machine peut être utilisée pour les applications d'encartonnage pharmaceutiques et nutraceutiques lorsque les exigences en matière de produit, de carton et d'alimentation sont compatibles avec la configuration de la machine.
Oui. Plusieurs formats peuvent être configurés, avec un stockage de recettes disponible pour les paramètres de produit établis. Les exigences de changement mécanique dépendent des produits et des cartons spécifiques.
Le KDZ-130 peut être configuré pour se connecter à des équipements d'alimentation et de convoyage en amont. KEDE évaluera la hauteur du convoyeur, le transfert de produit et les exigences de rendement lors de la conception du projet.
La plage de dimensions standard des cartons est de 70 à 250 × 25 à 100 × 12 à 90 mm. Des configurations spéciales peuvent être évaluées pour les cartons en dehors de la gamme standard.
Le KDZ-130 peut être configuré avec des modules optionnels tels qu'un codeur à jet d'encre, une plieuse et une insertion de dépliants et un système de colle thermofusible. La configuration préférée est normalement déterminée avant la production.
KEDE peut effectuer des tests de fonctionnement des machines, des contrôles de vitesse, des inspections pneumatiques et électriques et d'autres tests fonctionnels conformément aux spécifications d'équipement convenues avant expédition.
