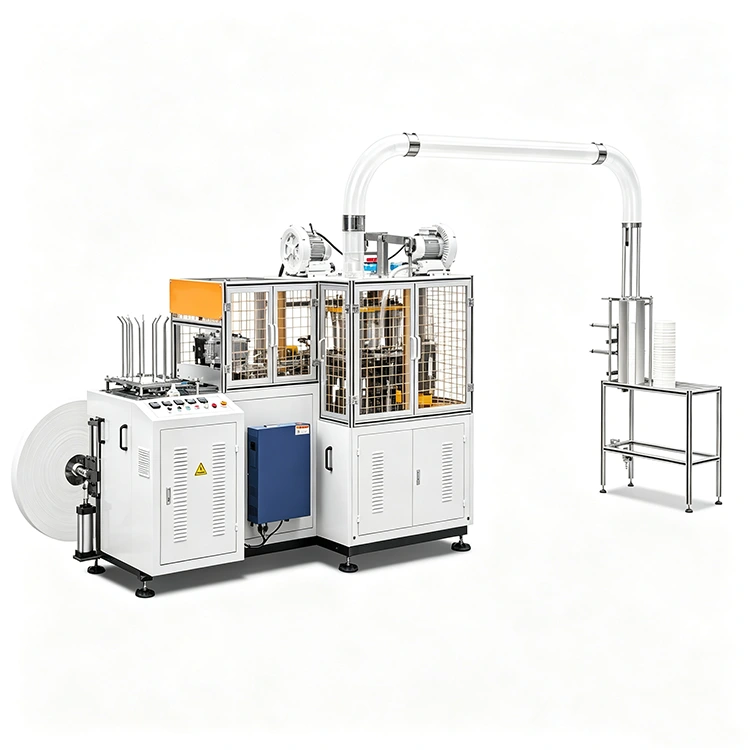

Machine automatique de gobelets en papier

La machine automatique de gobelets en papier est un équipement de formage professionnel pour les contenants de boissons en papier jetables. Elle utilise du papier laminé PE enduit de qualité alimentaire comme matière première et réalise en permanence une série de processus tels que l'alimentation du papier, la découpe, le profilage, le scellage des bords par pressage à chaud, le collage du fond, le façonnage en relief et le démoulage du produit. Il convient largement à la production en série de gobelets en papier pour boissons froides et chaudes utilisés dans les salons de thé, les chaînes de restaurants et les supermarchés. Différent du mode de collage manuel inefficace des gobelets en papier, il réalise une production continue standardisée grâce à une liaison mécanique. Il s'agit d'un équipement de production de base dans le domaine des consommables pour emballages de boissons.

Spécification:

1. Scellement du fond des gobelets en papier par Système à air chaud en céramique, éléments chauffants importés de la marque Suisse Leister.

2. Scellage côté tasse par système à ultrasons.

3. Grâce à notre système de moletage inférieur unique, de conception originale, à arbre unique, de type coréen, cela garantit un faible taux de fuite et une haute qualité des gobelets en papier.

4. Avec la conception unique Open Cam, le système d'entraînement est dirigé par le système d'engrenage stable, il serait plus stable lorsque la machine fonctionne à grande vitesse.

5. Avec le système de lubrification automatique, toutes les pièces mobiles seront automatiquement lubrifiées lorsque la machine fonctionne.

6. Chaque caméra sera durcie pour garantir qu'elle puisse fonctionner longtemps.

7. La machine est conçue avec une double plaque tournante.

8. Équipé d'un système automatique d'empilage et de comptage de collecte de gobelets.

9.   Papier inférieur, nous disposons d'un système de pré-alimentation spécial, de sorte que l'alimentation papier inférieure est « 0 »  déchet.

10. Le fond est découpé et introduit directement dans le corps de la tasse fini, ce qui le rend plus efficace et présente moins de dysfonctionnements par le bas.

Données techniques

Conçu pour la production de qualité alimentaire

Nous construisons l'équipement avec un cadre en acier au carbone épaissi recouvert de poudre et utilisons de l'acier inoxydable de qualité alimentaire pour former des moules et presser des composants qui entrent en contact avec des matériaux en papier et des boissons. Cette construction permet de réduire les risques de rouille et de contamination tout en facilitant l’entretien de la zone de travail.

Pour une production à grande vitesse et à long terme, nous utilisons également des roulements réduisant le bruit dans le système de transmission. L'aménagement du poste de travail est organisé pour aider à contrôler les vibrations et créer un environnement de fonctionnement plus confortable pour nos clients.

Du papier rouleau aux gobelets en papier finis

Notre processus de production commence avec du papier laminé PE en rouleau. Le système de découpe convertit avec précision le matériau en flans en forme d'éventail avant que le mécanisme de transport transfère chaque flan vers la station de formage.

Nous utilisons un processus contrôlé de chauffage et de fusion pour sceller la paroi latérale. Le revêtement PE fond sous l'effet de la chaleur et forme un joint ferme sans nécessiter d'adhésif supplémentaire. Dans le même temps, le système d'alimentation par le bas coupe des flans de papier circulaires et les aligne précisément avec le corps du gobelet.

Formation de fond serré pour la protection contre les fuites

Une fois le flan inférieur positionné, le processus de pressage à chaud et de gaufrage forme un anneau inférieur uniforme. Cela permet de créer une connexion étroite entre le corps de la tasse et la base, réduisant ainsi le risque de fuite ou de séparation du fond lorsque la tasse est remplie d'eau chaude, de café, de thé ou d'autres boissons.

Après le formage, les gobelets finis passent par une section de refroidissement à air pour être façonnés et stabilisés avant d'être automatiquement déchargés et empilés.

Production contrôlée par API et servocommande

Nous utilisons le contrôle PLC ainsi que plusieurs systèmes d'asservissement pour coordonner l'alimentation, le chauffage, le formage et le pressage du papier. Les opérateurs peuvent ajuster des paramètres clés tels que la température de chauffage, la vitesse d'alimentation du papier et le temps de pressage via l'interface à écran tactile.

Des recettes de production pour différentes capacités de tasses peuvent également être stockées dans le système de commande. Lors du passage d'une spécification à l'autre, les opérateurs peuvent rappeler les paramètres correspondants et remplacer les moules requis pour raccourcir le temps de changement de production.

Qualité constante des gobelets dans la production de masse

Notre processus de thermoscellage mécanique crée des coutures latérales lisses et cohérentes sans débordement de colle ni cloques visibles. La couche intérieure recouverte de PE offre une résistance à l'eau et à l'huile, aidant à protéger la tasse contre les fuites et le ramollissement lorsqu'elle est utilisée pour des boissons chaudes ou froides.

L'embouchure du gobelet formé reste ronde et uniforme, tandis que la forme constante du gobelet offre une surface appropriée pour les logos et les marques imprimés. Comparé au simple collage, le processus de fusion thermique élimine le besoin de colle au niveau des coutures latérales et convient à la production de gobelets en papier en contact avec les aliments.

Compatibilité flexible des formats de papier et de gobelet

Nous prenons en charge le papier de qualité alimentaire à revêtement PE simple face et double face, permettant aux clients de sélectionner les matériaux en fonction de l'application prévue. Le papier à simple revêtement PE est couramment utilisé pour les gobelets à boissons chaudes, tandis que le double revêtement PE peut offrir une meilleure adéquation aux boissons froides et aux boissons glacées.

En modifiant les moules de formage appropriés, notre machine automatique de gobelets en papier peut produire différentes capacités et tailles de gobelets. Pour les matériaux en papier spéciaux ou plus épais, certaines configurations peuvent également intégrer une technologie de scellage par ultrasons pour élargir la gamme d'applications de gobelets en papier personnalisés.

Intégration facile avec l'impression et l'emballage

Nous pouvons configurer la ligne de production pour la connecter aux équipements de découpe et d’impression de papier alimentés en rouleaux en amont. Les flans de papier imprimés peuvent ensuite entrer directement dans le processus de formation des gobelets, réduisant ainsi la manipulation intermédiaire.

Du côté de la sortie, des équipements de comptage et d'emballage peuvent être ajoutés pour créer un flux de travail continu allant de l'impression → formage → refroidissement → comptage → emballage. Cette configuration intégrée réduit également les contacts manuels inutiles avec les supports de papier et prend en charge une production plus propre.

Exigences de main-d'œuvre réduites et production stable

Par rapport aux équipements de formation de gobelets en papier semi-automatiques, notre configuration entièrement automatique minimise les interventions manuelles depuis le traitement du papier jusqu'à l'empilage des gobelets finis. Cela peut réduire les exigences de main-d’œuvre répétitives tout en maintenant une efficacité de production plus constante.

Pour l'entretien de routine, les opérateurs doivent principalement éliminer la poussière et les débris de papier, inspecter les composants chauffants et lubrifier les pièces de transmission conformément au programme d'entretien. Des modules optionnels de séchage à air chaud ou de désinfection UV peuvent également être envisagés pour les applications nécessitant un contrôle d’hygiène amélioré.

Applications que nous servons

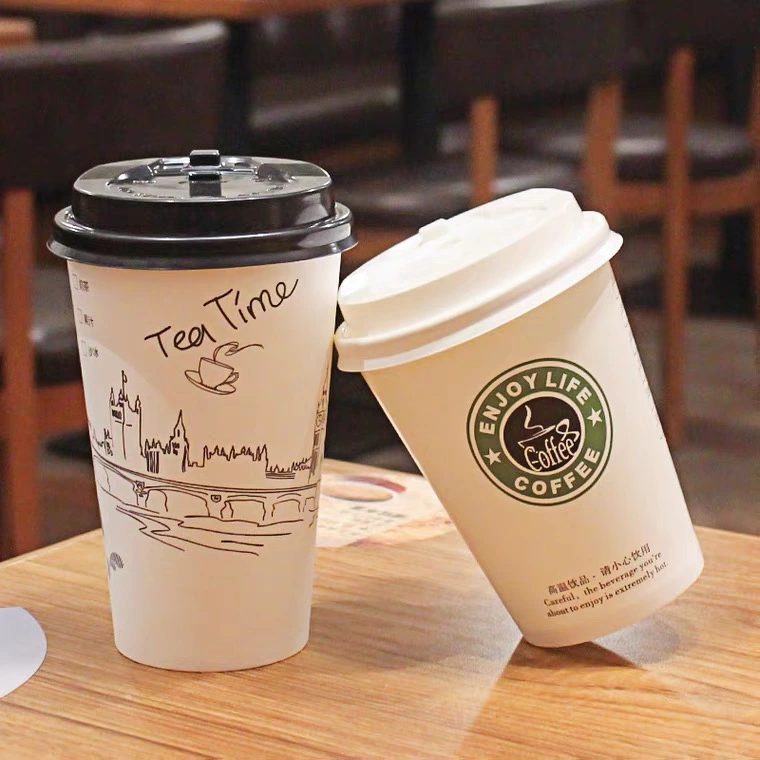

Nous fournissons une machine automatique à gobelets en papier pour une variété d'applications de restauration et de boissons. Notre équipement est couramment utilisé pour les tasses à thé au lait, les tasses à café, les gobelets jetables et les gobelets à boissons de marque personnalisés.

En fonction de la configuration de la machine et des moules de formage, le même concept de production peut également être étendu aux gobelets à glace, aux bols en papier et autres récipients en papier jetables. Grâce à un thermoscellage contrôlé, un formage résistant aux fuites et un ajustement flexible de la taille, nous aidons nos clients à produire des contenants en papier qui équilibrent l'efficacité de la production, l'apparence et la sécurité du contact alimentaire.
